八仓冷库方舱手机版 · 两两连体

八仓冷库方舱工程施工图

无底梁立柱锚砼 · 外板靠外侧方钢 · 双外开半埋扫地门 · 末跨1400外侧有侧墙

  • 仓宽4200
  • 单组8780
  • 进深外皮13000
  • 柱高/外皮4200/4300
  • 梁跨距5×2280+1400
  • 基础38×13.2m
  • 端距200
  • 冷库门7樘

尺寸核算

与图纸同步

单位 mm

基础 C30
38000×13200×100
内空×进深×柱高
4200×12800×4200
外皮高
4300
单组外长
8780

单仓构造

内空/柱高
4200 × 12800 × 4200
外皮高
4300（柱高+屋面100）
外皮进深
13000（前后各让100）
梁跨距
5×2280 + 1400 = 12800
门
2000×2300；共 7 樘（仓1无门）

梁跨距（7道梁）

门①─2280─②─2280─③─2280─④─2280─⑤─2280─⑥─1400─⑦尾
  • 尾部板贴轴⑥方钢外侧，不嵌入
  • 末跨 1400：外侧有侧墙，中间无竖隔
  • 组1中间立柱不装冷库板；仓1无门

主要材料

理论净量
冷库板
1299.4 m²
□80方钢
820.6 m
柱脚板
98 块
冷库门
7 樘

材料明细

1 混凝土 · C30
50.2 m³
基础 38×13.2×0.1
2 冷库板 · 100厚 PU
1299.4 m²
屋面+墙+尾部+中隔，扣门洞
3 方钢管 · □80×80
820.6 m
纵梁/跨梁/立柱/门框
4 柱脚铁板 · 20×20
98 块
骨架84+门框14
5 冷库门 · 2000×2300
7 樘
仓1无门
6 防腐涂料
1 套

冷库板分项

屋面
456.6
长向侧墙
436.8
门端墙（扣门洞）
115.3
尾部封头板
147.6
中隔墙
143.1
合计
1299.4 m²

□80 方钢分项

单组骨架
186.7
4组骨架
746.6
门框+楣梁
73.9
合计
820.6 m

图纸目录

点开查看
A-01 总平面1:50
A-02 平面图1:50
S-01 钢骨架1:50
A-03 正立面1:50
A-04 侧立面1:50
A-05 剖面1:50
D-01 材料统计汇总

理论净量 · 下料另计损耗

八仓冷库方舱工程施工图

电脑版 · 两两连体 · 单位 mm

八仓冷库方舱（两两连体）

无底梁立柱锚砼 · 外板靠外侧方钢骨架 · 双外开半埋扫地门 · 末跨1400外侧有侧墙、中间无竖隔 · 屋面冷库板通长13000

仓宽 / 单组4200 / 8780
进深外皮 / 柱高13000 / 4200
梁跨距5×2280+1400
门 / 基础7樘 / 38×13.2m

尺寸核算

与图纸同步
项目数值（mm）
基础 C3038000 × 13200 × 100
内空 / 柱高4200 × 12800 × 4200
外皮高 / 进深4300 / 13000
单组外长 / 端距 / 组间8780 / 200 / 826·827·827
梁跨距5×2280 + 1400 = 12800
中柱净空左 4150 / 右 4350
门洞2000×2300；共 7 樘（仓1无门）

尾部板贴轴⑥方钢外侧；末跨外侧有侧墙、中间无竖隔；组1中间立柱不装冷库板。

主要材料表

理论净量
冷库板1299.4 m²
□80 方钢820.6 m
20×20 柱脚板98 块
冷库门7 樘

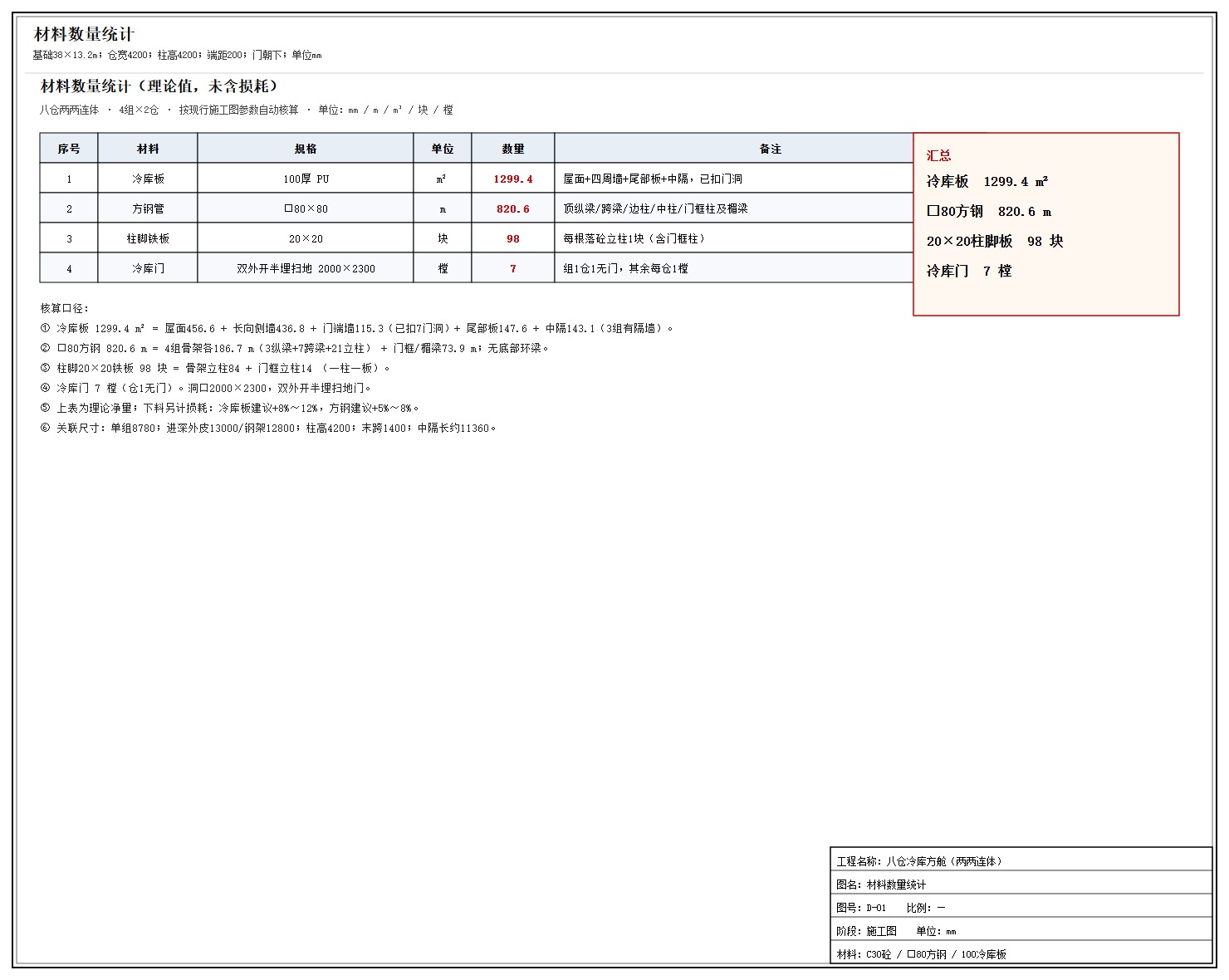

序号材料规格单位数量备注
1混凝土C30m³50.2基础
2冷库板100厚 PUm²1299.4已扣门洞
3方钢管□80×80m820.6无底梁
4柱脚铁板20×20块9884+14
5冷库门2000×2300樘7仓1无门
6防腐涂料—套1钢构
冷库板分项m²
屋面456.6
长向侧墙436.8
门端墙115.3
尾部封头147.6
中隔墙143.1
合计1299.4
□80 方钢分项m
单组骨架186.7
4组骨架746.6
门框+楣梁73.9
合计820.6

图纸预览

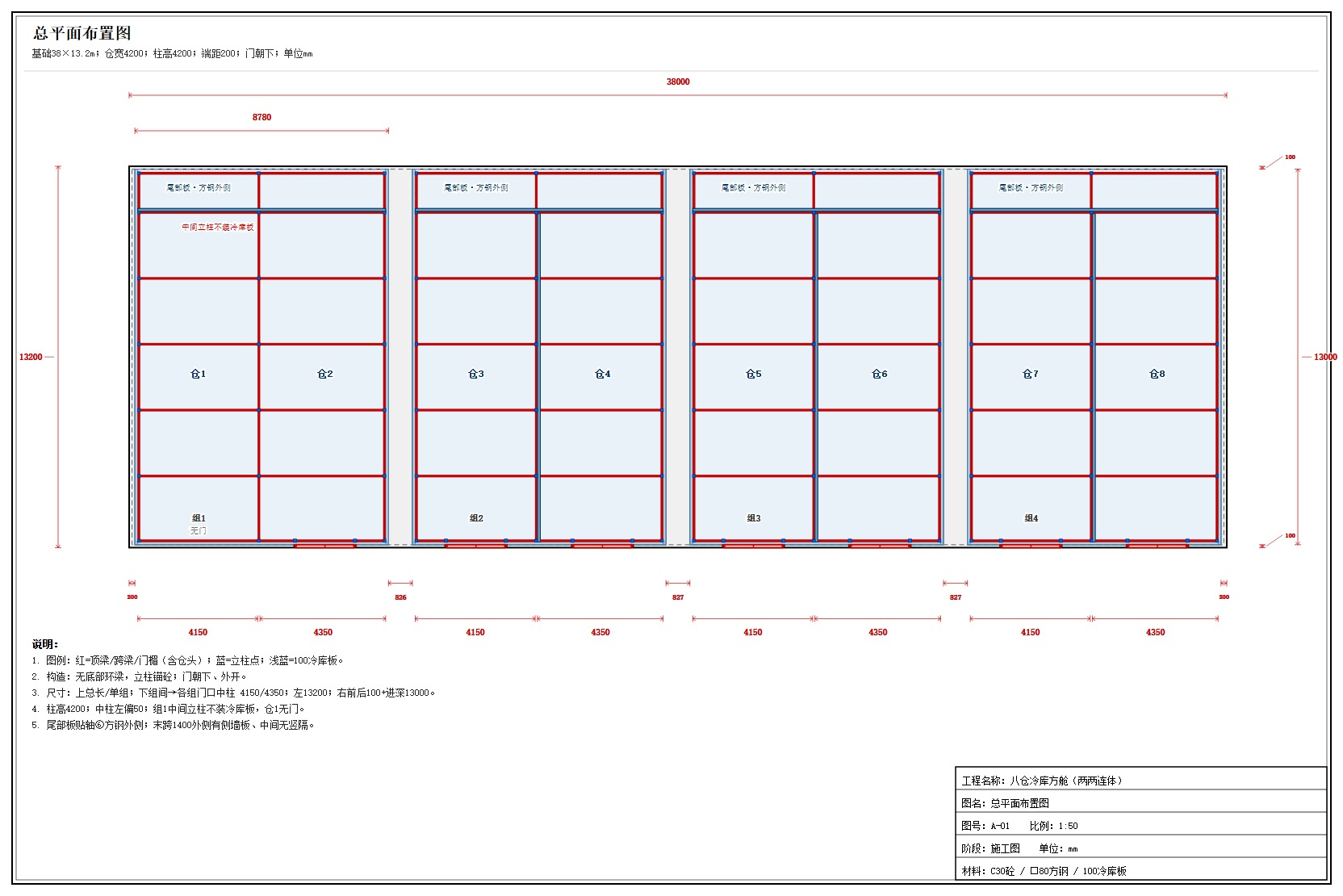

A-01 总平面布置图1:50
JPG SVG

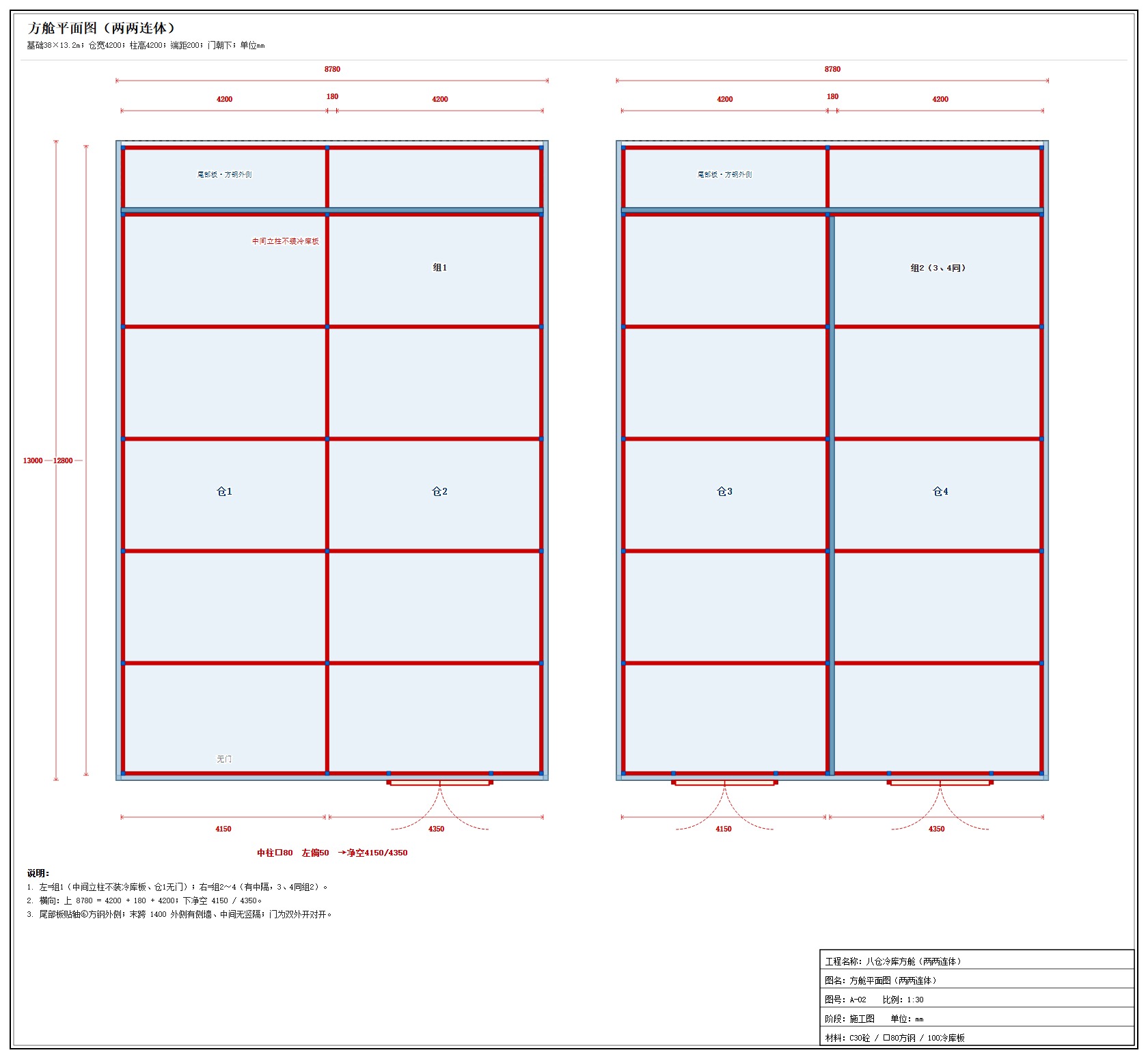

A-02 方舱平面图1:50
JPG SVG

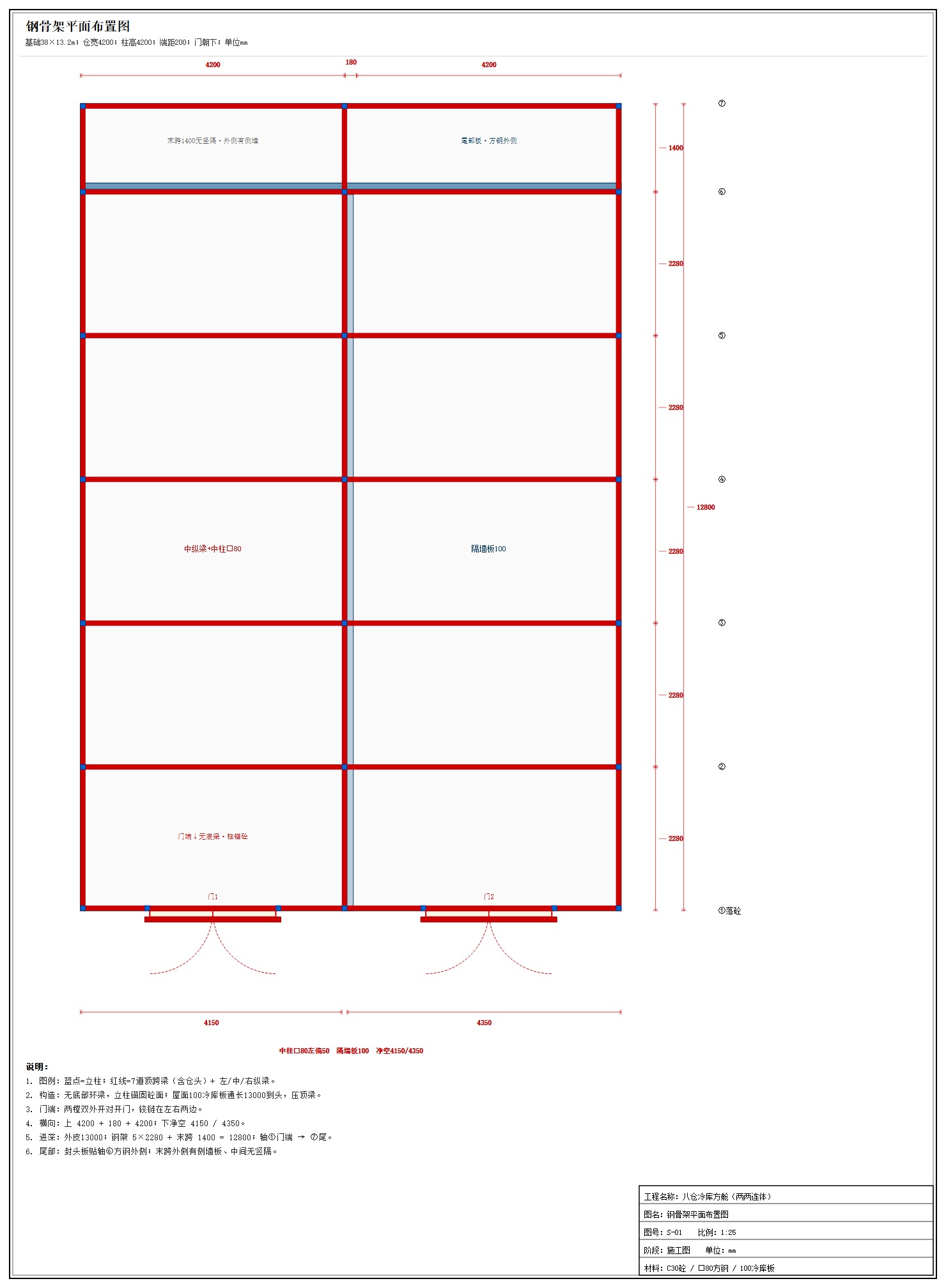

S-01 钢骨架平面1:50
JPG SVG

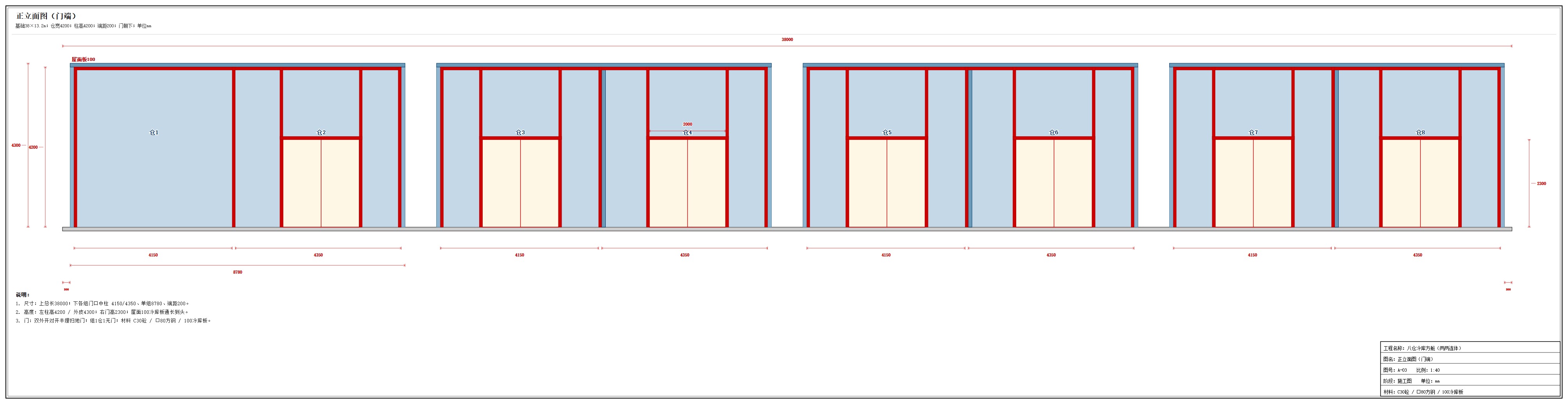

A-03 正立面图1:50
JPG SVG

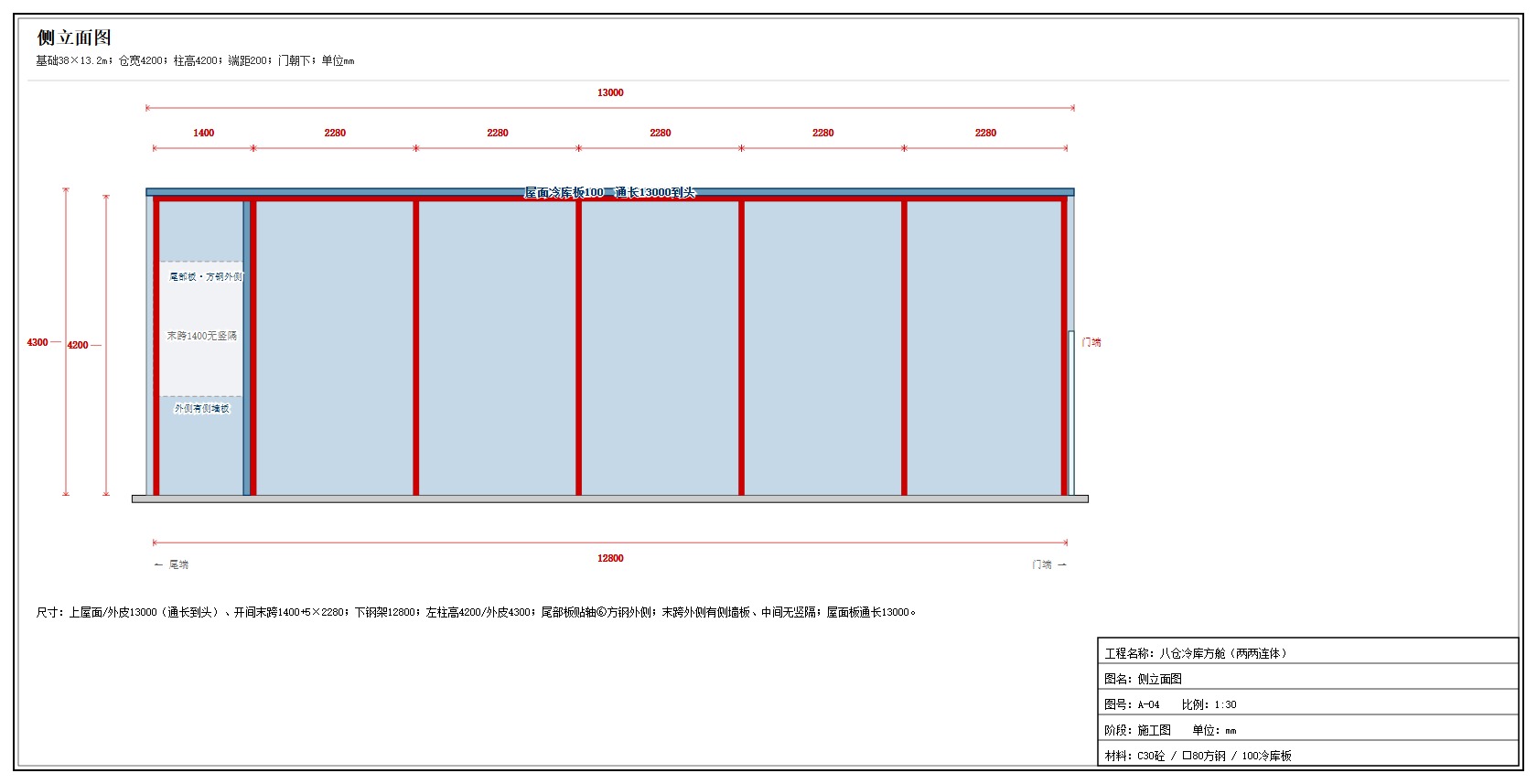

A-04 侧立面图1:50
JPG SVG

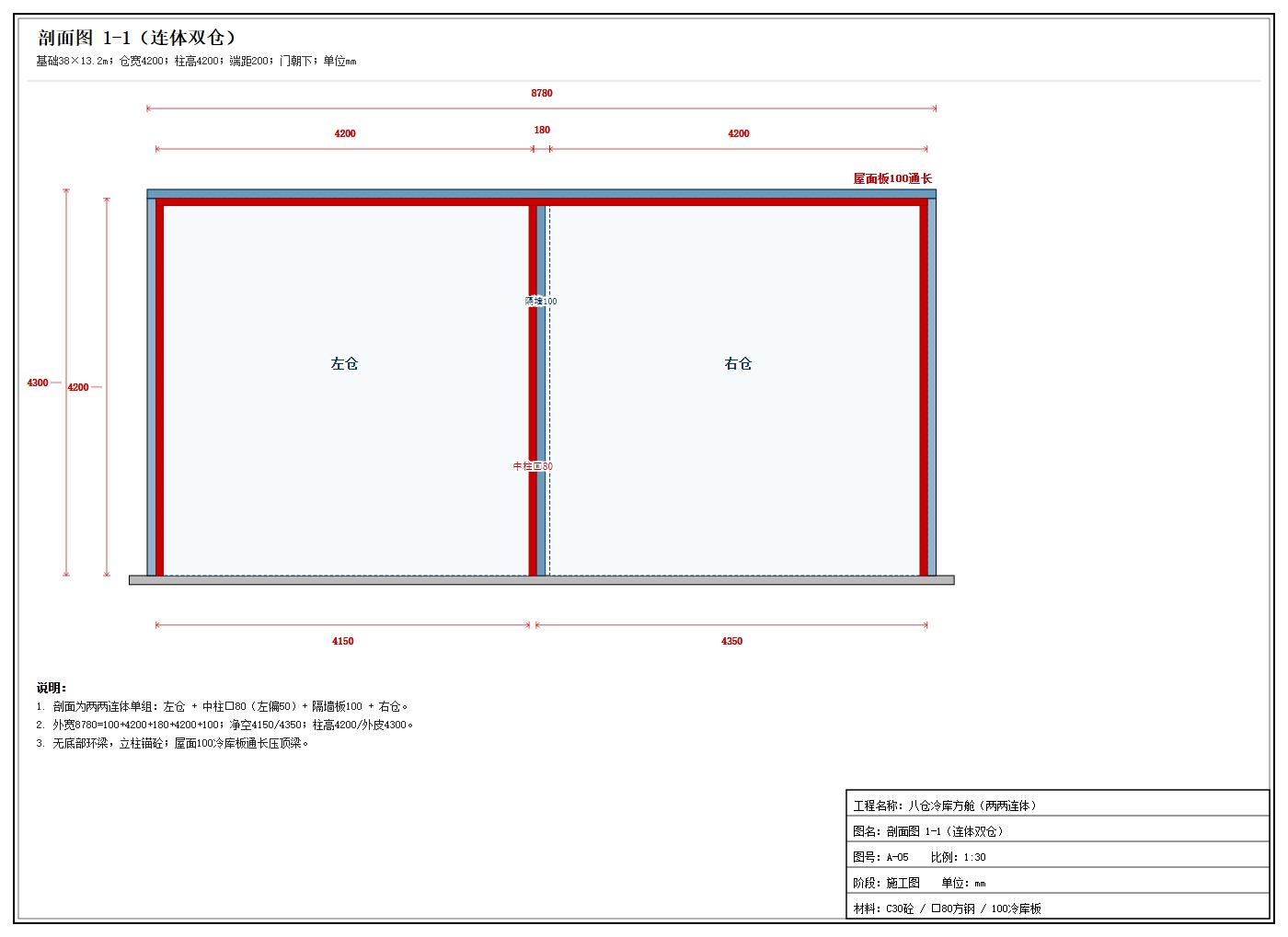

A-05 剖面图1:50
